Электрическая терка сделанная своими руками – позволяет получить мелко измельченные продукты овощей и фруктов.

Хотя первоначальной целью было иметь свой крахмал, то есть делать его в домашних условиях. Для этого пришлось изготовить терку, оснащенную электродвигателем и пусковой аппаратурой.

Бункер и кожух можно вполне склепать самому, а вот ведущий и ведомый шкивы пришлось взять от старой стиральной машины «Рига-60». Конструкция электрической терки очень проста, ее может изготовить любой желающий хоть немного разбирающийся в технике.

Процесс изготовления

Первым делом от конца трубы отступаем 10-20мм и делаем надрез до середины трубы. Угол надреза выбираем индивидуально, т.к. от него будет зависеть толщина резки продуктов.

Место разреза с внутренней и внешней стороны зачищаем канцелярским ножом заусенции. От надреза отмеряем еще 20-25 мм и отрезаем. Зачищаем также канцелярским ножом заусенции. Должна получиться примерно такая заготовка:

Не забываем про гигиену: заготовку эту обрабатываем спиртом, лезвие канцелярского ножа нужно прокипятить 10-15 минут, смазать растительным маслом, что бы в дальнейшем лезвие не ржавело. Ну и в завершение… вставляем лезвие, делаем отметки маркером и при помощи кусачек откусываем всё лишнее. Для того, что бы лезвие не выскакивало капаем пару капель термоклея.

Теперь нужно проверить работоспособность спиральной терки. Берем огурец, вставляем с той стороны, которая длиннее, т.к. эта часть служит, как направляющая и начинаем прокручивать. Выходит не плохо!

Такие приспособления, как самодельная корморезка и измельчители для кормов, помогут намного быстрее и удобнее обеспечивать скот необходимым количеством еды. Наличие подобных инструментов особенно важно, если животных много, а их пища должна быть разной по качеству и степени измельчения.

Корморезку и другие инструменты можно сделать своими руками из подручных предметов или ненужных деталей бытовой техники.

Показать всё

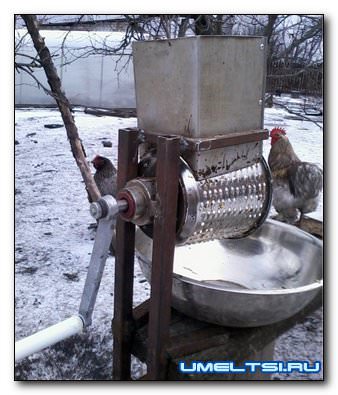

Самодельная ручная корморезка своими руками

Как известно, сельское хозяйство – дело хлопотное и сложное. Тут и инструментом нужно обзавестись, и выстроить что-то полезное, а также нормальные условия для скота и птицы создать. Тем более, курочек в подчинении имеется предостаточно, а яйца несут стабильно, от чего не порадовать их качественным продуктом? Именно так было принято решение о приобретении корморезки, продукт производства которой уж очень придется по нраву домашней птице. Благо, денежные средства имеются, свободного времени — вагон и маленькая тележка, а рынок находиться недалеко от дома.

Однако, путешествуя по рядам в поисках качественной корморезки, было обнаружено, что современный и прогрессивный российский рынок сельхозматериалов не такой уж и прогрессивный и современный. После нескольких часов тщетного поиска и тотального разочарования, в глаза кинулось обычное нержавеющее стальное ведро. Подобно античному ученому, воскликнув «Эврика!» было принято решение о сборке данного корморезки своими руками, а его основой стало то самое «счастливое» ведро.

В предвкушении тяжелого физического труда, дорога домой пролетела практически незаметно, а в голове уже вырисовывалась схема будущей самодельной корморезки своими руками, продукту производства которой домашняя птица будет безмерно рада. По приезду домой работы начались незамедлительно: ведро было «разобрано на органы», размечено, накеренено и просверлено, после чего поштамповались дырки и был прикручен фланец с осью, на которую, впоследствии, был одет корпус с подшипниками и сальниками. Глаза горели энтузиазмом, поэтому в ход пошло еще одно ведро, которое было разобрано и превратилось в кормоприемник. Благодаря соседу-сварщику в считанные часы была сварена рама, на которую и закрепились все составляющие корморезки своими руками, а в действие этот «девайс» приводит обычная ручка от совдеповской соковыжималки «Струмок».

С самого начала данное предприятие казалось весьма сомнительным, однако, на деле корморезка, выпущенная с помощью своих «золотых» рук показала себя на удивление отлично, а благодаря огромным размерам ёмкости, в которую помещается продукт, а также неплохой мощности наполнение экс-ведра, трансформировавшегося в кормоприемник, происходит всего за несколько минут.

Полевые испытания «бета версии» самодельной корморезки прошли довольно успешно, однако, пришлось «выпустить патч» в виде толкателя, который не позволяет корморезке срезать пучки. Стоит отметить, что все необходимые чертежи самодельной ручной корморезки и разметки можно найти на просторах всемирной сети, однако, если имеется минимальный навык работы своими руками, а смекалкой природа не обделила, данное приспособление вполне возможно собрать даже не подглядывая в инструкцию.

Создание электрокорморезки из стиральной машины

Для того чтобы сделать этот агрегат, нужно использовать некоторые материалы, которые можно извлечь из старой бытовой техники. Перед тем как начать работу по созданию электрической корморезки, понадобится стиральная машина, из которой потребуется достать двигатель и барабан.

Отверстие

Такие характеристики, как ширина, высота и длина щели должны быть теми же, как и вал мотора. После того как проведено измерение, нужно приступить к высверливанию крайних сторон барабана. Здесь нужно создать три прорези для болтов — 2 одинаковых и 1 меньший по размеру, как на рисунке выше.

Одна из стенок должна иметь выход (для выброса кормов) в виде дополнительной детали из железа, которая отдельно крепится к барабану. По нему будет выходить готовый продукт. На следующем рисунке можно увидеть эту конструкцию.

Фрагмент для выброса корма из барабана

На этом завершен основной этап. Теперь нужно приступить к работе с режущей частью прибора.

Лезвие прибора

Режущая часть должна быть закреплена на валу электродвигателя с использованием болтов. Для этой конструкции нужно использовать 2 ножа:

1. 1. Первый включает в себя пропеллер с немного вогнутыми лопастями. Он должен быть установлен ближе ко дну барабана. Его задачи: подбрасывание корма вверх и выталкивание измельченных частиц из корморезки.
2. 2. Второй нож является основным режущим элементом, его можно сделать из лезвия старой пилы. На следующем рисуке видно, как выглядят лезвия.

Ножи по форме немного изогнутые. Это повышает производительность электрокорморезки. После завершения создания лезвия прибора нужно начать делать опору.

Подставка электрической корморезки

Опорой в этом приборе является конструкция из металла, которая напоминает табуретку. К ней прикрепить собранную конструкцию при помощи болтов.

Подставка

На картинке выше можно рассмотреть подставку более подробно. Ее можно не закрывать дополнительно листами железа.

На этом работа по созданию электрической корморезки из стиральной машины завершена. В итоге получается эффективная корморезка из стиральной машины. Это устройство способно обработать гораздо больше корма, чем обычные ручные траворезки.

Корморезка — схематичное изображение итогового результата

Виды ручных механических овощерезок

Даже при большом количестве кухонной техники трудно представить современную кухню без ручной овощерезки. Их разновидностей очень много. Они отличаются формой, функциональностью, размерами. Практически всегда компактны, занимают мало места.

Не требуют электроэнергии, потому их можно брать с собой на дачу или пикник. У большинства моделей простая конструкция, пользоваться ими легко. Уход за овощерезками простой, обычно после нарезки овощей или фруктов достаточно детали ополоснуть водой. Но их можно мыть и в посудомоечных машинках. А вот какая бывает бытовая электроовощерезка электрошинковка для дома и как ею пользоваться, можно увидеть тут.

Особенности в использовании механических устройств

Все приспособления для нарезания овощей объединяет наличие режущих лезвий. А вот по форме и по принципу работы они отличаются. Разные у них особенности эксплуатации.

Так выглядит ручная механическая овощерезка

Виды механических овощерезок

• Металлическая сетка, вставленная в круглую или квадратную оправу – это самая простая овощерезка. Для измельчения продукта его нужно плотно приложить к сетке и немного надавить. Функциональность такого приспособления ограничивается порезкой отварных яиц, картофеля и моркови, а вот сырые овощи простое устройство не осилит. Зато справится более усовершенствованная овощерезка с крепкими острыми ножами.

Есть много моделей с таким же принципом работы. Как правило у них пластиковый корпус и есть еще дополнительные детали:

1. набор насадок с разными ножами для порезки кубиками, соломкой, кружочками.
2. контейнер для измельченных продуктов.
3. держатель для овощей.

А вот какой может быть электрическая шинковка для капусты и как ею пользоваться, можно увидеть тут.

• Терка V-нож. В пластиковый корпус вставляются разные ножи-насадки, например, для шинкования капусты, нарезки соломкой, слайсами и пр. Главное правило пользования такими устройствами – не игнорировать держатель, ножи очень острые!Терка V-нож самый простой и экономный вариант
• Ручной мини-комбайн. Принцип работы схож с ручной кофемолкой. В контейнер к ножам подаются овощи. При вращении ручки-насадки, они измельчаются. Форма нарезки зависит от ножей.Отличный вариант для быстрой нарезки любых фруктов и овощей
• Овощерезка-слайсер. По форме похожа на овощечистку, но более функциональная. Например, можно порезать тонкими пластинами, соломкой.Обычная тёрка, но с улучшенным вариантом
• Спиральная овощерезка. Режет спиралью, кружочками. Принцип работы, как у точилки для карандашей.

На видео – как работает ручная овощерезка:

Возможно вас также сможет заинтересовать информация о том, какие бывают самые хорошие электрические мясорубки и какой существует рейтинг.

Производители и цены

• Moulinex K1011114. Это предложение французского бренда. Корпус шинковки изготовлен из пластика. Ножки – металлические, устойчивые. Овощерезка укомплектована пятью дисками из нержавеющей стали и ручкой, которой вращается диск.Очень простой способ нарезать любые овощи, при этом можно выбрать различный вариант тёрки

Модель себя очень хорошо зарекомендовала. Проста в использовании, надежная. Чтобы нарезать овощи не требуется больших усилий. К недостаткам можно отнести лишь отсутствие контейнера, под насадки нужно подставлять подходящую по размеру тарелку. Эта шинковка компактна, ножки складываются и места она занимает совсем немного. Её стоимость – около 600 рублей.

Также будет полезно узнать о том, как правильно пользоваться электрошинковкой для капусты и бытовым электрическим измельчителем овощей и фруктов.

• «Аллигатор». Семь моделей овощерезок под таким названием производятся в Швеции (Производитель – EPU AB). Их корпус по форме напоминает челюсти аллигатора. Похож и «механизм действия» : продукт измельчается в процессе надавливания на него ножом со специальными отверстиями. Рабочая поверхность чаще всего – квадратной формы.Устройство очень простой и эффективное при работе

Модели самые разные:

1. “Аллигатор-пиллер” для чистки овощей и фруктов.
2. «Аллигатор Слайсер» режет тонкими пластинами.
3. «Аллигатор» для чистки лука.
4. «Аллигатор с боксом».
5. «Аллигатор –мини» для особо мелкой порезки овощей и пр.

• Особого внимания заслуживает модель «Аллигатор Люкс». Её особенности:

1. прочный металлический корпус обещает высокую износостойкость. Для устойчивости корпуса предусмотрены прорезиненные ножки;
2. серрейторная заточка ножей. Они долго будут острыми;
3. наличие контейнера-накопителя. Это защита от мусора на кухне, от слез при нарезке лука;
4. 3 комплекта рабочих насадок. Есть возможность порезать овощами кубиками и брусочками. Насадки меняются очень просто;
5. в комплект входит и «зубочистка» – деталь для очистки зубчиков.
   Наточенные ножи смогут длительное время прослужить без каких-либо проблем

Все модели соответсвуют требованиям высокого качества, их объединяет простота в использовании и стильный дизайн. К недостаткам можно отнести разве что довольно высокую стоимость. Например, «Аллигатор без бокса» стоит 2500 руб, а цена «Аллигатор Люкс» – около 8000 руб.

Возможно вас также сможет заинтересовать информация о том, какой блендер выбрать погружной или стационарный.

• Borner Classic. Изделие производится в Германии. Изготовлено из прочного пищевого полистирола. Основной корпус – так называемая V-рама. В комплекте идут три разных вставки и плододержатель для защиты рук от порезов.Отличный держатель сможет обезопасить от травм, а качественная сталь ножей позволит использовать тёрку длительное время

Изготовление измельчителя из баллона или прочного ведра

При работе по созданию прибора сначала нужно ровно отделить одну часть газового сосуда от другой, используя болгарку, так чтобы получились два практически одинаковых баллона. Далее следует взять одну половину и подготовить железную форму для лезвий, как это представлено на следующем изображении.

Дно баллона

Выполнив данные манипуляции, можно переходить к работе с лезвиями. Для этого их потребуется чуть изогнуть. Затем прикрепить ножи шурупами к подготовленному железному диску, который должен иметь заранее сделанные щели.

На рисунке ниже представлено в готовом виде то, как должен выглядеть этот фрагмент.

Режущие элементы

После создания режущих элементов для корморезки из баллона следует вырезать проем с помощью болгарки. Делать это нужно на боковой части газового сосуда.

Под диском с лезвиями, представленными на изображении выше, нужно установить железную подставку с вырезанным проемом, который внешне должен быть похож на табуретку, для соединения диска и режущих элементов с двигателем.

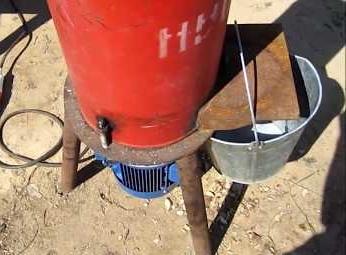

Баллон с диском прикрепленные на железную подставку и мотор под ней

Мотор, в свою очередь, устанавливается под железной подставкой. Таким образом, получается прибор для измельчения корма. К нему необходимо прикрепить ведро, куда будет сыпаться готовый продукт — как на изображении выше.

Измельчитель кормов из стиральной машинки

Более сложный вариант самодельного устройства — корморезка из стиральной машинки. Перед тем как начать изготовление, необходимо ознакомиться с чертежами и схемами. Они помогут понять особенности крепления элементов и рабочих узлов. Для изготовления используется каркас и двигатель от старой стиральной машинки.

В задней части корпуса делают вырез, достаточный для того, чтобы в нем разместился вал от мотора. К валу крепят режущие диски или ножи при помощи самых обычных болтов. Для большей производительности рекомендуется установить два ножа: один крепится в нижней части, второй — в верхней. Роль нижнего ножа — продвижение сырья в выходной бункер и поднятия не переработанных корнеплодов. Верхний же нож — главный измельчитель.

Как сделать корморезку из болгарки?

Дисковой прибор можно сделать в домашних условиях из угловой шлифовальной машины. Для этого есть разные чертежи, но самым популярным является схема корморезки из болгарки.

Схема корморезки

На схеме слева можно увидеть все необходимые элементы конструкции:

• ведро;
• измельчитель;
• бункер;
• болгарка;
• крышка;
• режущий элемент;
• подставка;
• выход для выпуска еды.

Электрическая корморезка включает в себя ведро, изготовленное из качественной стали. На изображении оно схематически представлено под цифрой 2. На дне этого предмета следует просверлить отверстие в центре диаметром 1 см — на схеме эта деталь отмечена цифрой 3. В дне ведра нужно сделать также дыры по краям (две справа и слева), размер которых должен быть 15 мм.

Далее следует подготовить подставку — ее детали отмечены цифрами 4 и 6. Затем сделать на ее основании (номер 4 на схеме) отверстия — так же, как на дне ведра по крайним сторонам. После этого скрепить два этих предмета болтами. Далее нужно соединить мотор от болгарки (цифра 7) с диском (номер 5). На этом главный этап работы завершен. Можно приступить к созданию проема выхода корма.

Необходимо вырезать на дне ведра отверстие и вставить деталь, которая будет предназначена для выпуска еды для животных (ее можно увидеть на схеме под номером 2, возле основания под цифрой 4 на месте среза). Измельчитель должен содержать крышку с дополнительным отверстием в центре (номер 1). В него помещают корм для последующей переработки. При необходимости центральную часть дополнительно закрывают более маленькой крышкой, чтобы сырье при переработке не вылетало наружу. На этом создание корморезки завершено.

Если у вас есть домашний крупный и мелкий скот в хозяйстве, то вам непременно пригодится корморезка, своими руками ее можно изготовить достаточно просто.

Овощерезка из бочки

Как сделать измельчитель корнеплодов своими руками из бака или бочки:

1. Если рабочая емкость сваривается самостоятельно, то лучше использовать сталь, толщиной в 1,5 мм,
2. Жесткость стенкам придают отбортовкой краев резиновыми трубками,
3. Днище делают из листа стали в 5-6 мм,
4. В центре дна просверливается отверстие для установки мотора. Для данной модели подойдет обычный однофазный двигатель,
5. В нижней части бочки выпиливают выгрузное отверстие, под которое ставится лоток или ящик,
6. Корпус устанавливают на четыре ножки из отреза труб или уголка,
7. Внутри рабочей емкости устанавливают два ножа,
8. Верхний нож делают обоюдоострым с отогнутыми вниз краями,
9. Нижний нож изготавливают в форме пропеллера с одним режущим краем,
10. Вал соединяют с двигателем при помощи цепного привода.
11. Размеры самодельной бочки зависят от толщины используемой стали. Если использовать лист в 1,5 мм, то максимальная высота стенки не должна превышать 60 см.

Ножи для дробилки изготавливают из полотна ручной пилы — размер должен быть на сантиметр меньше диаметра рабочей камеры.

Роль верхнего ножа — измельчение, а нижнего — ворошение и поднятие недорубленных частиц корма. Чтобы задать размер фракции измельченного корма, на выгрузное отверстие устанавливают сито с нужным шагом ячейки. Зависит от целей использования перемолотых овощей: для скармливания взрослым особям крупного и мелкого рогато скота, свиньям, лошадям и кроликам подойдет сито с ячейкой в 0,7 -1,2 см. Для скармливания молодняку и домашней птице лучше использовать меньший размер: 0,2-0,7 см.

Корморезка в домашнем хозяйстве — штука нужная. Можно купить готовую, а можно сделать своими руками. Купить то проще, но не всегда есть средства. Тем более, если есть подходящий электродвигатель, то самодельная корморезка обойдется Вам в разы дешевле покупной. Конструкции корморезки

тоже бывают разные. Предлагается описание простой и надежной электрической корморезки производительностью где-то 150 кг, с хорошим качеством измельчения различного сырья. Проверена в работе на протяжении многих лет — только положительные отзывы.

Конструкция и техническое описание

Рис. 1. Самодельная корморезка:

1 — деревянная доска; 2 — выбросная камера; 3, 9 — шпильки; 4 — передняя крышка; 5 — выбросная лопатка; 6 — подрезная пластина;7, 11 — болты; 8 — подающая камера; 10 — нож; 12 — корпус корморезки; 13 — пластина ножа; 14 — винт М10х1 крепления втулки; 15 — втулка; 16 — задняя крышка;17 — электродвигатель.

Аппарат работает от подходящего электродвигателя (рис. 1). Для однофазного электродвигателя (можно использовать и 3-х фазный с соответствующими конденсаторами) нужно изготовить втулку 15. К ней приваривают пластину 13, к пластине — две выбросные лапки 5, которые выталкивают продукт — измельченную массу, а короткие концы их служат для упора режущего ножа. К пластине 13 двумя болтами прикрепляют режущий нож 10. Болты эти должны быть обязательно с потайными головками, чтобы они не выступали из-за плоскости ножа. Это все составляет один узел, насаженный на вал электродвигателя, вместе с которым он и вращается. Втулку стопорит винт 14, чтобы она не смещалась на валу.

Корпус 12 самодельной корморезки

представляет собой стальную трубу диаметром 300 мм, в которой вырезано окно для удаления измельченной массы. К корпусу надо приварить две шпильки 3 для крепления передней крышки. С боков выходной камеры приваривают уголки с отверстиями, через которые корпус прикрепляется болтами к доске 40 мм. К этой же доске прикрепляют электродвигатель.

У корпуса две съемные крышки; передняя 4 и задняя 16, у задней два отверстия: одно по центру, второе смещено, оно просверлено напротив болта 11 и служит для отвинчивания гаек крепление ножа. В передней крышке 4 делают квадратное отверстие для подачи кормовой массы. К внутренней стороне этой крышки напротив отверстия крепят подрезную пластину 6. Отверстие смещено от центра в левую сторону. Напротив него с наружной стороны крышки 4 прикрепляется квадратная суживающаяся подающая камера 8 для подачи массы в корморезку. К передней и задней крышкам приваривают пластины с отверстиями для крепления ее к корпусу.

Сборка корморезки

В доске, предназначенной для установки корморезки, делают отверстие для прохода готовой измельченной массы. На это отверстие устанавливают корпус 12 с задней крышкой 16 и крепят их болтами к доске. В центральное отверстие задней крышки вставляют вал электродвигателя. Дальше устанавливают режущий аппарат в сборе, это втулка с приваренной к ней пластиной и установленным ножом, на вал Вашего электродвигателя до упора и крепят стопорным винтом 14. После этого крепят на шпильках переднюю крышку с подрезной пластиной 6. Дадьше устанавливают необходимый зазор 1 мм между подрезной пластиной 6 и режущим ножом 10, приблизив электродвигатель с режущим аппаратом к подрезной пластине или удалив от нее. В этом положении электродвигатель крепят к доске, а к передней крышке — подающую камеру 8.

Запуск и принцип работы

Включаете электродвигатель в сеть и начинаете подавать зеленую массу в камеру 8. Вращающийся нож режет, лопатки подхватывают измельченную массу и через выбросную (выходную) кaмеру выкидывают ее. Подают сырье так, чтобы оно резалось поперек стеблей. Производительность 150 кг. Корморезка хорошо измельчает любую траву, даже тимофеевку, если уменьшить зазор между подрезной пластиной и режущим ножом до 0,5 — 0,1 мм.

Самодельная корморезка

отлично измельчает не только траву, но и различные корнеплоды. Крупные корнеплоды нодо предварительно разрубить или разрезать на меньшие части, чтобы они прошли через подающую камеру. Если кто решит сделать агрегат только для корнеплодов, пусть увеличит подающую камеру — этого достаточно.

При необходимости производительность можно увеличить вдвое. Надо лишь поставить крестообразный нож или электродвигатель, делающий 2800 об/мин, а если вчетверо — то установить и крестообразный нож, и электродвигатель со скоростью вращения 2800 об/мин.

Технология проведения работ

Для того чтобы изготовить корморезку, необходимо подготовить ведро, объем которого примерно равен 8 литрам. У него нужно будет отбить дужку и вырезать дно, используя зубило. В нем следует проделать прорези, ширина которых не должна превышать 1 сантиметра, этот показатель будет зависеть от того, какой величины предполагается получать продукт на выходе. Расположить отверстия нужно в шахматном порядке. С помощью пробойника можно согнуть данные прорези таким образом, чтобы нижняя их часть оказалась ровной, тогда как верхняя — округлой. Это и будет являться насечкой для резки овощей.

Когда изготавливается корморезка своими руками, ведро нужно будет обвести с обоих концов металлическими полосками, которые стоит зафиксировать с помощью заклепок. К данным полоскам следует прикрепить с помощью сварки по одной полоске, каждая из которых должна иметь отверстия. Диаметр их должен быть равен 10 миллиметрам, они нужны для того, чтобы протащить через них металлические прутья. Необходимо будет обогнуть края ведра, что позволит укрепить конструкцию.

Если изготавливается корморезка своими руками, то на следующем этапе нужно согнуть рукоятки, надеть на прямые их концы

Заключительные работы

На последнем этапе нужно будет изготовить деревянную подставку, на этом можно будет считать, что корморезка готова. В качестве данного элемента может выступить негабаритный столик, переднюю часть которого нужно укрепить на 5 см ниже по сравнению задней, это нужно для того, чтобы корм легче выпадал после измельчения. На столик нужно поставить ящик, который пригодится для укладки в него овощей, тогда как под корморезку стоит установить лоток и корыто, которое нужно будет подвести к какой-нибудь посуде.

Методом вращения рукоятки вы будете задействовать корморезку в ящике, тогда как нарезка будет скапливаться в центральной части ведра. По той причине, что оно имеет вид конуса, корм будет уходить в переднюю часть, а после в лоток. На последнем этапе корм можно будет переместить в подставленную посуду. Когда изготавливается корморезка своими руками, необходимо позаботиться о том, чтобы стенки ящика были установлены под углом в 35 градусов по отношению к средней части ведра. Если при осуществлении резки овощи будут зажимать ведро, то его достаточно сложно будет прокрутить. При этом необходимо будет увеличить угол наклона расположения ящика, тогда как если корнеплоды режутся плохо, то его, напротив, нужно будет уменьшить.

Альтернативный вариант изготовления корморезки

Самодельная корморезка может быть выполнена на основе электрического двигателя. Для проведения работ нужно подготовить большой стальной бак, который может быть самодельным или покупным. Если вы предполагаете изготовить такую конструкцию самостоятельно, то нужно будет отыскать полотно оцинкованной стали, толщина которой равна 1 миллиметру. Высота заготовки может быть равна 350-600 миллиметрам. По той причине, что материал достаточно тонкий, жесткость конструкций следует увеличить методом отбортовки краев бочки с помощью резиновой трубки, которая выступает в качестве окантовки.

Если вами будет изготавливаться корморезка своими руками, чертежи перед началом работ следует рассмотреть очень внимательно. В нижней части корпуса нужно приварить или установить с помощью винтов металлическое дно, которое изготавливается из стали, толщина которой равна 5 мм. Предварительно нужно проделать отверстие для установки вала электрического мотора и фиксации подставки. Электрический мотор предпочтительнее использовать однофазный, он может быть позаимствован из старой стиральной машины.

Если вами будет выполняться корморезка своими руками из стиральной машины, то отверстие для выхода готового корма можно прорезать в том месте, где стыкуются дно и боковая стенка. На петлях ниже нужно укрепить лоток, который будет иметь вид коробки. Для того чтобы конструкция была устойчивой, ее нужно снабдить четырьмя наклонными ножками, которые изготавливаются с использованием металлических труб. Их нужно приварить ко дну бака и опорным салазкам, которые можно выполнить из заготовок, вырезанных из труб.

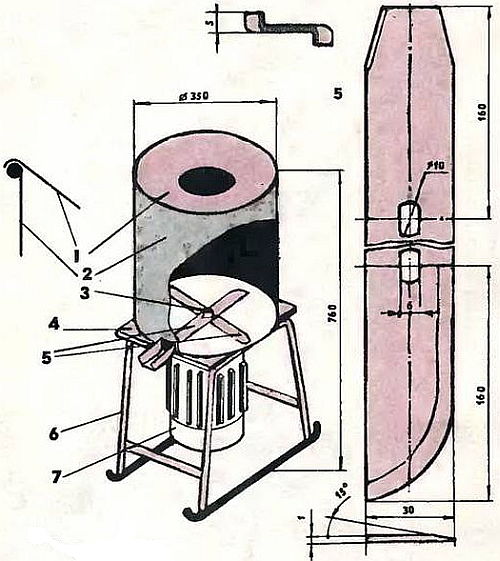

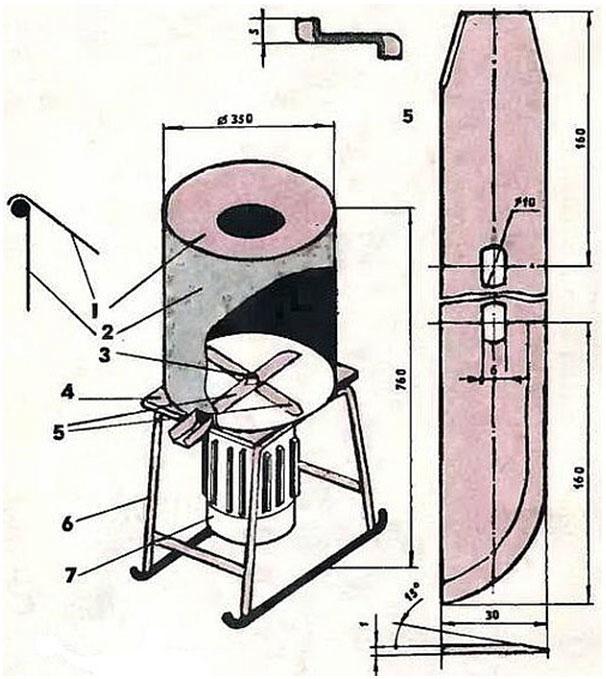

И еще одна схема самодельной корморезки

Конструкция данной электрической корморезки

так же предельно проста. Рабочей емкостью служит большой металлический бак — готовый или самодельный, покупной или любой имеющийся в хозяйстве. В случае самостоятельного изготовления понадобится 0,8-1-миллиметровый лист оцинкованного железа. На рисунке задан лишь диаметр, высоту заготовки можно выбрать в пределах 350-600 мм. Поскольку материал тонкий, то для увеличения жесткости конструкции верхние края бочки необходимо отбортовать и окантовать разрезанной вдоль резиновой трубкой. Снизу же приваривается или устанавливается на винты стальное дно из листа толщиной 4-5 мм. Предварительно в дне просверлите отверстия для вала электродвигателя и крепления к подставке. Электродвигатель лучше использовать однофазный (например, от старой стиральной машины), но можно, как и в предыдущем случае использовать и 3-х фазный, мощностью 1-1,5 кВт при 1400 об/мин, с соответствующей схемой электроподключения к 220В с помощью конденсаторной батареи или мощного проволочного сопротивления.

1 — защитная крышка; 2 — бак; 3 — стопорная гайка; 4 — основание; 5 — ножи; 6 — подставка; 7 — электродвигаталь; 8 — ступица.

Отверстие для сбрасывания измельченного корма прорежьте в месте стыка дна и боковой стенки, как показано на рисунке. Ниже на петлях подвесьте коробчатый лоток. Четыре наклонные ножки из стальных труб приварите к дну бака и к опорным салазкам, согнутым из отрезков труб.

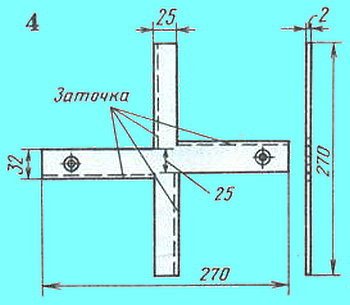

Теперь о ножах корморезки.

Их два, изготовлены они из полотна старой двуручной пилы или стальной подкаленной полосы толщиной 0,8-1 мм. Нижний нож не имеет заостренных кромок и выгнут наподобие пропеллера. Основное его назначение — подбрасывать недорубленные стебли на верхний нож и выметать зеленую массу в выходное окно бункера. Рабочий нож имеет остро заточенные режущие кромки, концы которых лучше отогнуть немного вниз — так они лучше рубят. Сборка ножа труда не составит, если заранее на токарном станке изготовить из стальных заготовок детали ступицы. Она вместе с призматической шпонкой надевается на вал электродвигателя.

Запуск и принцип раборы.

Включают двигатель, закрывают заслонку. Корнеплоды, траву или стебли небольшими порциями бросают во входное отверстие в крышке. Вращающиеся ножи быстро превратят их в однородную зеленую массу. Степень измельчения зависит от времени нахождения ее в бункере: чем дольше, тем мельче. В среднем для этого достаточно 5-6 с. Крупные корнеплоды потребуют времени в 3-5 раз больше. По окончании работы заслонку откройте и при работающем двигателе выпустите зеленую массу из выходного отверстия. Для обеспечения безопасной работы сверху на бункер установите коническую крышку с отверстием. Лучше всего подойдет оцинкованное кровельное железо. Чтобы не порезаться, острые края крышки необходимо завальцевать или одеть резиновую трубку.

За час такая корморезка, сделанная своими руками, способна приготовить от 80 до 150 кг корма. Производительность зависит от мощности электродвигателя и качества измельчения сырья. Удачи, делайте сами и наслаждайтесь результатом своего труда.

Вы наверно встречали терки, которые нарезают овощи/фрукты спиралью. Сегодня я покажу как сделать спиральную терку для овощей в домашних условиях. Конечно было бы проще купить ее, но если вы настоящий мастер то сделаете все сами. Тем более процесс очень легкий.

Особенности изготовления дополнительных элементов корморезки

Наиболее важная часть конструкции — ножи для корморезки, своими руками эту составляющую можно изготовить. Их должно быть два, в их основе полотно двуручной пилы, можно использовать металлические подколенные полосы, толщина которых должна быть равна 1 миллиметру. Снизу расположенный нож должен обладать заостренной кромкой, выгнутой по типу пропеллера. В качестве его главного назначения выступает подбрасывание стеблей, которые оказали недорубленными. После этого корм попадает на верхний нож. Поверхность рабочего ножа должна быть хорошо заточенной и иметь режущие кромки, концы которых предпочтительнее отогнуть вниз, так они будут лучше рубить.

Самодельная корморезка своими руками выполняется по технологии, которая предполагает сборку ножей, эти работы не представляют особой сложности, заранее нужно будет подготовить на токарном станке металлические детали ступицы. Последнюю вместе со шпонкой нужно будет надеть на вал мотора.

Электрическая терка для яблок своими руками

Измельчитель в виде терки можно собрать из ненужных запчастей в гараже, сарае. Конструкция легко адаптируется под нужды на участке. Используется не только для переработки яблок, но и для других фруктов, овощей. Модернизация, замена режущего элемента позволят регулировать режим работы, использовать агрегат для нарезки соломы, сочных и сухих кормов.

Основой для измельчителя должно быть металлическое ведро. Варианты из пластика не подходят ввиду хрупкости, риска получения травмы.

Аппарат собирается течение дня при наличии соответствующих комплектующих, умений, инструментов.

Что понадобится

Самодельная конструкция изготавливается из стандартного набора деталей:

1. Бункер (лоток для приема яблок). Располагается сверху рабочей камеры, иногда сбоку.
2. Рабочая камера, внутри которой измельчитель в виде барабана с отверстиями, ножи.
3. Двигатель. Используется агрегат от старых бытовых приборов – соковыжималки, стиральной машинки.
4. Лоток для готовой массы (выходной патрубок). Устанавливается под рабочей камерой.

Для упрощения конструкции яблоки (груши, кабачки, др.) закладывают непосредственно в рабочую камеру, а затем из нее выгружают измельченную смесь.

Пошаговая инструкция с чертежами

Один из вариантов самодельной терки с электрическим приводом изготавливается по следующей схеме:

1. Мотор от стиральной машины крепят жестяной полосой и винтами на краю скамейки.
2. Из листа нержавеющей стали (обязательное требование для работы с пищевыми продуктами) вырезают 2 заготовки в форме трапеций.
3. Кромки полученных трапеций обрабатывают напильником.
4. В одной трапеции сверлят отверстие, отступив от вершины на 15 см. Диаметр отверстия чуть превышает диаметр вала мотора. Трапецию крепят к двигателю гайками так, чтобы вершина была внизу.
5. Вытачивают цилиндр из бруска 10 × 10 см. На нем саморезами фиксируют самодельную терку из нержавейки.
6. Полученный барабан с острыми отверстиями фиксируют на валу мотора. Для этого вдоль цилиндра высверливают отверстие, обрабатывают эпоксидным клеем и нанизывают на вал.
7. С помощью реек шириной 10 см вторая трапеция крепится саморезами.
8. Двигатель оснащается пусковой кнопкой. Для этого к проводке мотора подключают пускозащитное реле, а уже к нему – обычный выключатель (провод с вилкой).

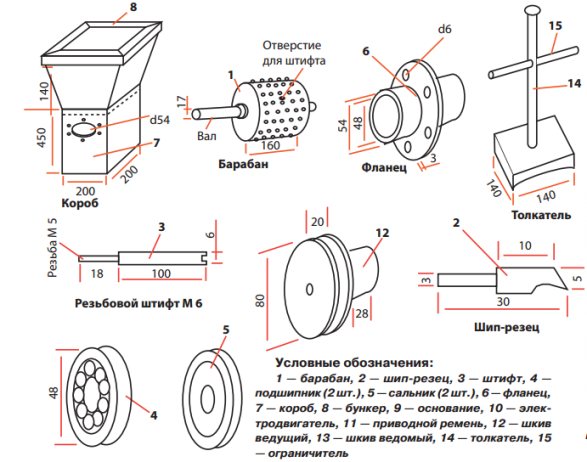

Чертеж сборки терки на электрическом приводе:

Видео

На предложенных в интернете видео перечисленные в статье способы изготовления садовой терки для яблок показаны подробно. Все модели, начиная от простых до мощных и многофункциональных, требуют различных затрат времени и соответствующего бюджета.

Помимо перечисленных вариантов техники, мотор можно взять от пылесоса, перфоратора, дрели, электропилы, насоса, мотоблока и др.

Применение электрической терки

Терка с ручным и электрическим двигателем облегчит ведение дачного хозяйства, даст возможность дополнительного заработка. Запчасти для изготовления можно найти в сарае, гараже. При наличии домашних животных измельчитель поможет готовить впрок корм, крошить некондиционные овощи со своего участка и купленные у соседей.

Изготовить терку для яблок по силам большинству домохозяев. В роли бака используют бочки, фляги от масла, корпуса стиральных машин, самодельные сборные конструкции. Из инструментов понадобится дрель, болгарка, слесарные приспособления, сварка. Сравнив стоимость магазинных агрегатов с расходами на сборку конструкции своими руками, несложно заметить выгоду второй. Грамотно и аккуратно собранный агрегат долго прослужит, а его ремонт не потребует особых затрат.
