Минитрактор из мотоблока своими руками.
Механизация работ на своем дачном или приусадебном участке позволяет превратить рутинные обязанности в достаточно легкие и даже приятные занятия, поскольку в таком случае основная нагрузка приходится на различные технические средства, а владельцу остается лишь управлять ими. Таким универсальным помощником заслуженно считается мотоблок. Однако многие ошибочно полагают, что его приобретение решит практически все проблемы обработки земельного участка, но это не всегда так. И все же мотоблок, например, «Нева», можно использовать для создания более сложного и эффективного агрегата – самодельного минитрактора.
Как сделать минитрактор из мотоблока: пошаговая инструкция
Для владельцев земельных участков, бесспорно, минитрактор является более желаемым приобретением, чем мотоблок, ведь он в разы мощнее и удобнее. Но, к сожалению, не всем и не всегда удается обзавестись именно этим агрегатом, ссылаясь на его стоимость, габаритность и еще ряд возможных причин.
Но если в Вашем распоряжении уже есть такая техника, как мотоблок, Вы спокойно можете переделать его в минитрактор своими руками. Для этого понадобится некоторый инструмент, материалы и желание.
Минитрактор своими руками: с чего начать?
На самом деле существует множество вариантов самостоятельного конструирования минитрактора. Однако принципы всюду используются приблизительно одинаковые:
- Коробка передач разворачивается в сторону оператора и фиксируется на раме.
- Управление реализовывается с помощью рулевых тяг.
- Применяется гидравлический барабанный тормоз.
- Для тормоза и сцепления используется педальное управление.
- Для акселератора и навесного оборудования применяется ручное управление.
- Сидение оператора размещается над задней ведущей осью.
Одним из самых простых способов создания минитрактора своими руками является покупка адаптера – двухколёсной тележки с сиденьем для оператора и агрегатной системой (для установки навесного оборудования).
Очевидно, что для сборки минитрактора понадобятся различные запчасти. Их можно легко найти среди автомобильных. К примеру, барабанный тормоз для ведущих колёс, рулевую рейку и узлы педального управления можно взять из легкового автомобиля ВАЗ. Таким же образом — путём поиска на рынке автозапчастей — подбирается и ручное управление, и сиденье, и прочие конструктивные части для самодельного мини-трактора.
Но кроме запчастей необходимо иметь под руками и целый арсенал инструмента – сварочный аппарат, дрель, дисковую пилу, гаечные ключи и т.д. И очень желательно, чтобы в процессе сборки минитрактора вы имели доступ к специально оборудованной мастерской или в случае необходимости могли воспользоваться услугами специалистов по сварке, фрезерованию, слесарному делу и авторемонту.
Читайте также:
Минитрактор из мотоблока своими руками
Для того, чтобы сделать миниатюрный трактор из мотоблока своими руками, Вам понадобятся:
- болгарка;
- детали для крепления;
- швеллеры и трубы;
- приспособление для сверления;
- электрическая сварка;
- измерительные инструменты (уголок, рулетка, штангенциркуль);
- мелкий ручной инструмент (отвертка, ключи, молоток и т. д.).
Также необходимо приобрести готовый комплект для переделки мотоблока в минитрактор. Это будет основная статья расходов, но экономить на данном оборудовании не стоит, дабы не ставить под сомнение качество будущего изделия.
Еще необходимо подобрать удобные и качественные руль, сиденье, колеса и педали. Когда все необходимые комплектующие подобраны, можно приступать к созданию чертежа. Не стоит пренебрегать этим этапом – с четкими чертежами и схемами Вам намного проще и быстрее будет работать. Ниже на фото приведены примеры простейших чертежей для самостоятельной переделки мотоблока в минитрактор.
Хороший самодельный минитрактор с двигателем от мотоблока может получиться лишь тогда, когда исходный агрегат обладает хорошей мощностью и производительностью. Идеально подойдут для переделки тяжелые дизельные мотоблоки. Они довольно экономичные, имеют большой вес, обладают немалой мощностью, продуктивные и выносливые. Все эти параметры позволят сделать из мотоблока полноценный минитрактор, способный вспахивать тяжелые грунты и работать долгое время без перерывов.
Процесс переделки в целом проводится по одному алгоритму, с незначительными отличиями для разных моделей. Общая схема переделки мотоблока в минитрактор выглядит следующим образом.
Подготовка рамы
Поскольку для минитрактора понадобится еще одна пара колес, то и конструкцию рамы придется усовершенствовать и усилить. Для изготовления новой рамы используются металлопрофиль или металлическая труба. Толщину и размер заготовок стоит подбирать исходя из индивидуальных предпочтений, учитывая мощность будущего агрегата. Составляющие будущей рамы вырезаются болгаркой и соединяются сваркой. Целесообразно усилить конструкцию поперечной перекладиной. Позаботьтесь также о месте крепления навесного оборудования и о фаркопе, если планируете использовать прицеп.
Ходовая система
Передние колеса крепятся на отрезок трубы подходящего диаметра. На нее в свою очередь крепятся готовые колесные ступицы с тормозными колодками. В центре конструкции проделывается отверстие, через которое она будет присоединена к раме. Далее к раме через червячный редуктор монтируются рулевые тяги. В конце устанавливается собственно руль.
Для установки задней оси во втулки запрессовываются подшипники. На саму ось крутящий момент будет передавать шкив. Колеса можно оставить от предыдущего агрегата, можно подобрать новые, с более мощным протектором и большей шириной. Диаметр колес для будущего минитрактора рекомендовано подбирать размером от 12 дюймов.
Монтаж двигателя
Двигатель рекомендуется монтировать на передней балке рамы. Это улучшит балансировку агрегата. Важно предусмотреть, чтоб вал отбора мощности находился параллельно к шкиву заднего моста. Это убережет ременную передачу от износа.
-
Читайте также:
Дополнительные системы
Когда проделана основная часть работы, устанавливается тормозная система и система управления навесным оборудованием. Также не лишней будет установка осветительных приборов.
После полной сборки минитрактор должен пройти обкатку соответственно с требованиями инструкции по эксплуатации к мотоблоку.
Рассмотрим подробнее, как легко и быстро можно переделать в минитрактор мотоблоки разных моделей.
Комплект для переделки мотоблока в трактор
К любому из вышеперечисленных мотоблоков можно отдельно купить комплект для его переделки в мини-трактор. Многие производители предугадывают желание пользователей переделать мотоблок в трактор и специального для этого продают комплект запчастей. Его стоимость может достигать 350-400 долларов, но он стоит этих денег.
Комплект для переделки мотоблока в минитрактор включает в себя раму для крепления двигателя, сидение, систему управления, заднюю подвеску с механизмом подъема, переднюю ось с тормозами и колесными ступицами. Как правило, все запчасти выполнены из металла и имеют хорошее качество. Для сборки трактора из готового комплекта необходимо воспользоваться приложенной схемой.
Впрочем, можно обойтись и без приобретения готового комплекта. Чтобы сделать минитрактор из мотоблока своими руками, помимо основы в виде самого мотоблока понадобятся другие узлы и инструменты.
Важно понимать, что не все конструктивные элементы получится изготовить самостоятельно, кое-что в любом случае придется докупить.
Минитрактор из мотоблока Нева
В целом процесс переделки мотоблока Нева не отличается от представленной выше общей схемы. Стоит отметить, что в данном конструкторском решении несомненно есть свои плюсы. Мотоблоки Нева с двигателем Subaru достаточно мощные и тяжелые, управлять ими порой непросто. Минитрактор же более управляем, с ним удобнее работать. Вес оператора при работе на минитракторе добавляет агрегату устойчивости.
Подробные схемы по переделке мотоблока Нева в минитрактор:
На видео представлено работу самостоятельно изготовленного минитрактора на базе мотоблока Нева: https://www.youtube.com/watch?v=uFTeB6gJ5qk
Как сделать минитрактор из мотоблока МТЗ?
Наиболее популярными модификациями мотоблоков МТЗ есть МТЗ-09 и МТЗ-12. Обе модели принадлежат к разряду тяжелых мотоблоков. Но все же переломке чаще подвергается именно МТЗ-09 из-за своих конструктивных особенностей.
Переделку осуществляют двумя способами. Первый – купить готовый комплект и сделать все по вышеизложенной схеме. Второй вариант – сделать все самостоятельно. Этот способ немного сложнее. Наиболее подходит для модели МТЗ-05.
Осуществляется переделка по такому алгоритму:
- установите агрегат в режим для использования косилки;
- снимите переднюю часть корпуса;
- на его место болтами прикрепите мотоциклетное колесо;
- закрепите руль от мотоцикла на мотоблок;
- для укрепления агрегата на месте рулевой тяги прикрепите регулировочную;
- приварите в удобном месте сиденье;
- возле мотора установите подставку для аккумуляторной батареи и для гидрораспределителя;
- на раме сзади крепится еще один металлический каркас для гидравлики;
- на передние колеса устанавливается ручной тормоз.
В результате у Вас получится вполне работоспособный и оригинальный минитрактор. На видео продемонстрировано процесс уборки снега с помощью самодельного минитрактора МТЗ:
Использование модели МТЗ
Перед началом переделки готовятся чертежи. После этого начинаются работы:
- Мотоблок МТЗ переключается на режим работы с косилкой.
- Убирается передняя площадка и ставится рулевое управление, а также мотоциклетное колесо.
- Чтобы конструкция была жестче, рядом с рулевой тягой, которая установлена в верхней части рамы, устанавливается регулировочная тяга.
- Ставится сиденье водителя, которое приваривается к площадке.
- Берется листовая сталь большой толщины, и из нее изготавливается площадка, которая располагается рядом с мотором. На нее устанавливается аккумуляторная батарея.
- На переднем колесе ставится ручная тормозная система.
Итоговая конструкция представляет собой трехколесный мини-трактор.
Минитрактор из мотоблока Зубр
Самоделка в виде минитрактора из мотоблока фирмы Зубр не имеет особых технологических или конструктивных нюансов. Главное – перед началом работы убедится в пригодности агрегата к подобному обновлению. Идеально подойдет любой мощный мотоблок Зубр с дизельным мотором – из него получится отличный полноприводный минитрактор для дачи. Поиск готовых комплектов для переделки также не составит труда.
На видео показано поэтапный процесс конструирования минитрактора из мотоблока Зубр:
Как сделать минитрактор из мотоблока своими руками
Каждый фермер знает, что обрабатывать дачные, приусадебные земельные участки легче и удобнее с помощью небольшого трактора. И не беда, если не хватает средств на покупку – его можно самому смастерить из недорогого мотоблока. Тем более, когда есть интерес к технике, инженерные способности, нужное оборудование и инструменты, сделать это будет совершенно не сложно. Главное разобраться в технических аспектах, подготовиться к трансформации и правильно выбрать сам мотоблок. Тогда можно начать переоборудование. Кстати, инструкция мотоблока может содержать чертеж, который поможет понять, как лучше сделать самоделку.
Подготовка к созданию самодельного минитрактора
Процесс создания самодельного минитрактора начинается с составления чертежа, кинематической схемы будущего «пахаря» и подготовки необходимых материалов, инструментов, оборудования. Если есть навыки, можно самому разработать схему демонстрации механизмов и узлов трактора, если нет – найти подходящий вариант в Интернете или же воспользоваться представленным здесь примером.
Что касается деталей и комплектующих, участвующих в модернизации мотоблока, можно применить покупной заводской комплект для переделки его в минитрактор. Но такой вариант не подойдёт для тех, кто хочет сделать, к примеру, полноприводный (4×4) трактор и при этом существенно сэкономить. Поэтому придется искать модернизированные детали.
Итак, для создания самодельного трактора понадобятся:
- Набор инструментов;
- Сварочное оборудование;
- Дрель с комплектом свёрл;
- Металлические трубы, швеллеры;
- Крепежи, метизы (болты, гайки);
- Болгарка, диски для работы с металлом.
Так же для того, чтобы сделать собственноручно трактор, потребуются два подходящих колеса, навеска, водительское кресло, рулевой механизм, педали и, конечно же, мотоблок, обладающий достаточным весом и мощностью. Лучше остановить свой выбор на агрегате тяжёлого класса с дизельным двигателем (хорошо подходят модели Зубр, Нева, Агро, Скаут). Это даст возможность получить в результате переделки хоть и самодельный, но производительный минитрактор, способный эффективно выполнять различные агротехнические операции. Наверняка захочется, чтобы он осуществлял не только сельскохозяйственные функции, но и мог тянуть прицеп.
Вес выбираемого агрегата должен соответствовать состоянию грунта, на котором планируется задействовать самоделку. Если он уплотнённый, пересохший, то будущий минитрактор вряд ли справиться с поставленными перед ним задачами. Поэтому чем твёрже почва, тем тяжелее понадобится культиватор. А мощность его двигателя следует соотнести с площадью земельного участка, на котором будут проводиться сельскохозяйственные работы с помощью мототрактора. Так, чем обширнее делянка, тем выше должен быть этот параметр.
Пошаговая инструкция
Кинематическая схема минитрактора.
В первую очередь следует разработать кинематическую схему будущего минитрактора. Если есть определенный опыт, то можно сделать такую схему самостоятельно или же найти в интернете уже готовые варианты. Вполне возможно, что посчастливится найти чертежи переделки минитрактора из мотоблока для конкретной модели. Это существенно облегчит дальнейшие работы. К тому же в интернете можно найти много видеоматериала, где показывается сборка и модернизация таких агрегатов.
Чертежи
Чертеж №1 Чертеж №2 Чертеж №3
Рама и кузов
Материалом для изготовления рамы могут послужить металлические уголки и трубы. Для крепления различных элементов лучше применить болтовое соединение, а значит, потребуется наличие дрели, а также сварочного аппарата, так как без сварки не обойтись. Желательно добиться оптимального соотношения веса рамы и прочности.
Делать кузов или нет — это уже дело вкуса. Однако с кузовом минитрактор, собранный своими руками, например, на базе «Невы», выглядит более презентабельней, да и к тому же создается дополнительная защита от грязи водителя и различных узлов. Для кузова лучше всего использовать нержавейку.
Сиденье и рулевая
После того как кузов изготовлен и навешен, требуется установить водительское сиденье. На автомобильных разборках можно найти переднее сиденье от старой легковой машины. Главное, чтобы кресло было удобным.
Установку руля своими руками следует проводить после того, как будет прикреплено сиденье, чтобы настроить угол наклона и высоту. Можно выбрать принцип рулевой системы, используемой на картингах. Конечно, придется сделать тяги прочнее и короче, поскольку в таком случае усилия будут намного выше. Так же как и кресло, руль можно найти на авторазборках.
Выбор колес и покрышек
При желании сэкономить можно взять колеса от старого легкового автомобиля, но это создаст определенные трудности при эксплуатации уже готового минитрактора. Для такого агрегата передние колеса в идеале должны иметь диаметр 12-14″. При меньшем диаметре минитрактор будет зарываться «носом» в землю, а при большем – управление будет затруднено. Покрышки, соответственно, подбираются под размер установленных на минитракторе колес.
Установка рычагов
Чтобы сделать управление более удобным, необходимо предусмотреть установку рычагов, которые будут отвечать за тормоз и сцепление. Самый простой способ, который предпочитают многие умельцы – это устройство тросикового привода, сообщающегося с моторным блоком.
Как сделать раму
После подготовки инструментов и комплектующих, необходимых для создания минитрактора, приступают к «перекройке» рамы мотоблока, чтобы, в соответствии с чертежом, приспособить её под дополнительную пару колёс. Платформу будущей самодельной машины можно сделать цельнометаллической или переломной с использованием швеллеров или профильных металлических труб. Продольные и поперечные лонжероны сделать несложно – их нарезают болгаркой и соединяют электросваркой или крепёжными элементами. Для большей надёжности болтовые соединения комбинируют с дополнительной проваркой швов.
При трансформации культиватора в минитрактор часто используют именно переломку, состоящую из двух независимых полурам, соединенных между собой при помощи шарниров. Благодаря такой конструкции все четыре колеса трактора почти всегда контактируют с грунтом, и практически не происходит их вывешивание при эксплуатации самоделки по неровной поверхности или скользкой дороге. Это позволяет повысить устойчивость минитрактора из мотоблока, улучшить его маневренность и проходимость при осуществлении пахотных и транспортных работ.
К переднему или заднему участку подготовленной рамы монтируют по схеме навесное устройство, которое позволит трактору сделать возможной работу со вспомогательными устройствами. Можно сразу сзади приварить фаркоп для буксировки прицепа — это ещё больше расширить функциональные возможности самодельного мототрактора, полученного из мотоблока.
Установка ходовой части
По окончанию монтажа приспособления для навески устанавливают на обе оси (переднюю, заднюю), а уже на них – колёса. На заднюю ось обычно крепят те, что шли в комплектации с мотоблоком (Скаут, Зубр, Нева), а на переднюю насаживают колёса от легкового авто или какой-нибудь сельхозтехники. Важно, чтобы они были с глубоким протектором – это сделает самодельный минитрактор техникой высокой проходимости и с улучшенным сцеплением колёс с грунтом. Тогда и управление будет значительно проще.
Для оборудования самодельного трактора полноценной передней ходовой частью покупают ступицы в сборке с тормозной системой и желательно в комплекте с рулевыми тягами, рулевым колесом, редуктором и рулевой колонкой. Их так же можно переделать, сняв с подержаной легковой техники.
Крепление передних колёс к минитрактору осуществляют таким образом:
- Подбирают металлическую профильную трубу, соответствующую толщине передней оси самодельного трактора;
- К торцам профиля прикрепляют колёсные ступицы;
- Конструкцию со ступицами закрепляют на передней раме прямо по центру;
- Монтируют рулевые тяги, после чего выравнивают их с рулевым редуктором;
- Осуществляют фиксацию редуктора на раме;
- Ставят рулевую штангу, рулевое колесо;
- Регулируют рулевую колонку, руль.
Иногда переднюю подвеску трактора дополняют пружинными амортизаторами для обеспечения более комфортных условий работы. После того, как по чертежу собрали рулевую колонку, нужно сделать монтаж задних колёс.
Заднюю ось культиватора устанавливают на подшипники, плотно запрессованные в сферические втулки. На неё монтируют шкив, который будет передавать крутящий момент от двигателя к вращающимся узлам. Можно задние колёса переломки оставлять без дифференциала – это упростит конструкцию и сведёт к минимуму пробуксовку будущего мини трактора при эксплуатации на сыпучих грунтах.
Оптимальный диаметр колёс трактора — 30-36 см (как у модели Скаут Т-15). Если самодельный дизельный агрегат поставить на колёса меньшего размера, он попросту будет крениться вперёд. Монтаж больших колёс сделает машину неуправляемой и ухудшит её манёвренность, особенно при работе с прицепом. По окончанию установки колёс и рулевой колонки начинают компоновку основного узла агротехники — двигателя.
Монтаж двигателя и гидравлики
Самым выгодным вариантом для переделки мотоблока в самодельный четырехколесный трактор считается одноцилиндровый дизельный мотор с водяным охлаждением — такой обычно ставят на китайские мотокультиваторы марки Скаут, Зубр и российскую Неву. Одноцилиндровый дизель экономичен, поэтому эксплуатация произведённого на его основе минитрактора не будет накладной. Его, как правило, размещают на передней части рамы, что позволяет небольшому трактору поддерживать оптимальное равновесие во время эксплуатации с дополнительным инструментарием. На месте расположения мотора устанавливают систему крепления, которую лучше сделать «плавающей» (скользящей), чтобы упростить регулирование и натяжение ремней.
Передачу усилия от мотора к задним колёсам самодельного трактора организовывают при помощи ременной передачи. Раздаточную коробку ВОМ, как и коробку передач, можно использовать со списанного автомобиля ГАЗ-53. Силовой агрегат самоделки монтируют таким образом, чтобы шкив ВОМ располагался в одной плоскости со шкивом, размещённым на задней оси минитрактора. Заодно намечают место для расположения педали сцепления. Ременную передачу закрывают защитным чехлом, чтобы избежать соскальзывания в процессе работы и сделать её срок службы более продолжительным.
После завершения основной работы на самодельный минитрактор с двигателем от мотоблока устанавливают гидравлический подъём. Комплект гидравлики переделки должен включать масляный насос, бачок для масла, гидроцилиндр и распределитель. Все составные части системы соединяются гибкими маслостойкими шлангами. Желательно, гидравлику сделать с плавающим режимом — это обеспечит полноценную работу навески мототрактора. Тогда и почвофреза будет работать как надо.
Недорогой трактор по цене мотоблока всего за 150 тысяч! — Закажи тут.
Колёсная база и кинематическая схема
Выбор колёс для самодельного минитрактора заслуживает отдельного внимания. Вполне возможно использовать колёса от легковой машины, однако здесь следует соблюдать размерность. Оптимальные габариты колёсных дисков для переднего моста составляют 12-14 дюймов. При выборе меньшего диаметра существует риск того, что машина в процессе работы будет зарываться носом в грунт. С другой стороны, если передние колёса будут слишком большими, оператору для выполнения манёвров придётся прикладывать недюжинные усилия. Впрочем, для облегчения процесса управления машиной всегда можно использовать гидроусилитель руля от легкового автомобиля или другой сельскохозяйственной техники.
Покрышки колёс минитрактора должны иметь развитые грунтозацепы. Это увеличит манёвренность машины, снизит нагрузку на ходовую часть и облегчит процесс управления.
Что касается кинематической схемы, лучше использовать готовые варианты, поиск которых в настоящее время не отнимет много усилий. Схему необходимо адаптировать под параметры узлов, которые вы собираетесь использовать для создания минитрактора. Небесполезно будет продумать возможность подключения навесного оборудования, что многократно повысит функциональность самодельной машины.
Монтаж тормозной системы и электрооборудования
После установки двигателя приступают к монтажу не менее важного узла минитрактора — тормозной системы. В магазине можно купить новые тормоза для самодельного агрегата или воспользоваться унифицированными деталями от легкового транспортного средства.
Для начала определяют место (воспользовавшись компоновочной схемой), где в переделке будет располагаться педаль тормоза. На обозначенной делянке монтируют крепление для педали и основной тормозной цилиндр. Затем цилиндр подсоединяют шлангами к тормозным барабанам, расположенным на передних колёсах переоборудованного трактора.
Сразу после этого тормозную систему проверяют на герметичность и если она нарушена — придётся всё переделать. Чтобы избежать нелепых ошибок, лучше воспользоваться наглядным чертежом, на котором показаны все основные узлы трактора. Для контроля систему обязательно прокачивают и удаляют остатки воздуха. Это сделает её работоспособной и обеспечит подобающую функциональность. Дополнить систему можно ещё и стояночным тормозом.
Следующий этап самостоятельной переделки мотоблока в полноценный минитрактор – подключение электрооборудования и вывод датчиков на панель приборов. Сделать это рекомендуется для удобства и безопасности эксплуатации транспорта. На панель выводят измеритель температуры, показатель охлаждения жидкости, ключ зажигания, датчик давления масла и уровня топлива в бензобаке. По желанию самодельный трактор снабжают звуковым сигналом, стоп-сигнальными лампами и указателями поворотов.
Дополнительно сельхозтехнику можно оснастить элементами обшивки и навесом. Это придаст минитрактору привлекательный вид и сделает работу оператора более комфортной. После завершения процесса модернизации мотоблока, следует провести обкатку самодельного минитрактора, чтобы произошла «притёрка» деталей и улучшилась смазываемость сопрягаемых поверхностей.
Преимущества самодельных тракторов из мотоблоков
Минитрактор, переделанный из мотоблока очень пригодится в хозяйстве! Его обязательно нужно сделать, чтобы превратить рутинные сельскохозяйственные работы в неутомительные и интересные занятия. Самодельный трактор, в отличие от мотоблока, возьмёт на себя основную нагрузку, а человеку останется только следить за процессом и правильно управлять транспортным средством. Самодельный небольшой трактор — экономный в эксплуатации и обслуживании агрегат компактных размеров, который не требует отдельного гаража, что тоже является большим плюсом. Он не будет создавать проблем с запчастями – их можно найти в продаже по доступной цене практически в любом специализированном магазине, где продаются мотоблоки марок Скаут, Нева, китайский Зубр и прочие.
Преимущества владения таким агрегатом налицо. Он в отличие от мотоблока позволит:
- Расширить функционал;
- Облегчить работу оператора;
- Реализовать тяговый потенциал.
Используя навыки, можно из обычного мотокультиватора с ограниченными возможностями сделать многофункциональный и эффективный минитрактор. Манёвренный, компактный — он способен работать даже на густо засаженных участках, между кустами и деревьями, а так же на ограниченной придомовой территории, не портя тротуарную плитку и асфальтное покрытие. Посмотрите форму, где есть видео о работе самодельной техники.
Сделать минитрактор из мотоблока – это значит приобрести себе агротехнику с широчайшим функционалом. Вместе с ним можно использовать разнообразное навесное оборудование: культиватор, картофелесажалку, фрезу, борону, роторную косилку, плуг, окучники и прочее. А если оборудовать штабелером с гидравлическим приводом, то можно эксплуатировать самодельный трактор ещё и в качестве стогометателя или подъёмного крана. Благодаря практичной конструкции, работать на такой самоделке просто, комфортно и безопасно. А оставшиеся мотоблочные детали можно использовать при создании других самоделок. Самодельный минитрактор – это лучше, чем самый дорогой тяжелый мотокультиватор и дешевле, чем тяжёлый трактор.
Преимущества минитрактора
Надежный помощник на приусадебном участке — минитрактор из мотоблока.
К достоинствам минитракторов, собранных своими силами, следует в первую очередь отнести их цену, которая гораздо ниже стоимости готового адаптера для мотоблока. Помимо этого, подобный агрегат занимает не много места, так что не придется строить для него отдельный гараж. Самодельный минитрактор, к тому же, довольно экономичный, работает на паре литров недорого топлива и развивает скорость до 30 км/ч. Да и запчасти для такого агрегата можно купить практически везде и довольно дешево.
Собранный своими силами минитрактор, при установке шин с глубоким протектором, имеет высокую проходимость и отличное сцепление с грунтом. А довольно компактные габариты дают возможность работать даже на приусадебных участках, густо засаженных деревьями, и придомовой территории не причиняя ущерба асфальту или тротуарной плитке.
В принципе, любой мастер, который дружит с техникой и инструментами, вполне может сделать своими руками для домашнего хозяйства мощный и надежный агрегат. Однако перед тем как конструировать минитрактор, потребуется изучить большое количество различных чертежей и схем, прочитать много полезной литературы и посмотреть видео. Сразу стоит сказать, что какой-то универсальной схемы и чертежей, для того, чтобы собрать самодельный минитрактор из мотоблока, нет. Дело в том, что агрегаты разных производителей отличаются своей конструкцией, мощностью и многим другим.
Производители выпускают готовые адаптеры с сидением, позволяющие преобразовать своими руками некоторые модели мотоблоков в минитрактор. К таким агрегатам относится «Нева», «Зубр», «Арго» и большинство китайских моделей. Если же для мотоблока подобный адаптер не предусмотрен, то придется изготовить его самостоятельно. Такой способ потребует больше времени, чем установка адаптера, но меньше финансовых затрат.
Помимо мотоблока «Нева» или «Салют» понадобится:
- пара подходящих колес;
- металлические трубы и уголки, а также лист нержавейки;
- дрель и сварочный аппарат;
- удобное кресло;
- набор инструментов;
- навесное оборудование.
Минитрактор за 50 тысяч рублей: собираем своими руками из мотоблока
Купили мотоблок-культиватор с валом отбора мощности (ВОМ). Будем делать из него мини-трактор для дачи.
Почему мы это делаем, ответ простой: на даче, в основном, теща «пашет», и поэтому решено было сделать ей подарок .
Так как 130 тысяч рублей (столько стоит самый простой китайский ременной мото-трактор на базе тяжёлого мотоблока) — это довольно дорого, то мы решили прикупить к мотоблоку передний адаптер и сделать из двух агрегатов один — маленький трактор для дачи.
В общем, так называемый «редукторный мотоблок» с валом отбора мощности обошелся нам в 23 тысячи рублей вместе с доставкой. Коробка передач на нем имеет две скорости вперед и одну – назад, колеса – 10-дюймовые.
Этот агрегат я долго выбирал сам (в интернете) пока не нашел приемлемый по цене и характеристикам. Естественно, что мотоблок этот – китайского производства, хотя наклейки на нем и на двигателе — с названием российского «брэнда».
Отечественный мотоблок за такую цену вы не купите, поскольку ценник на них начинается с 30 тысяч рублей, да и то, если это — ременной мотоблок-культиватор.
Сразу скажу, что такой китайский мотоблок предлагают минимум за 25 тысяч, но у продавцов есть один большой «минус» (назовем это так). Дело в том, что заявленная мощность такого мотоблока в интернет-магазине была 9 лошадиных сил.
Но я немного разбираюсь в одноцилиндровых двигателях общего назначения, поэтому спросил у продавцов, какая модель двигателя. Ответ был предсказуем – это даже не «Лифан», а какой-то неизвестный «китаец».
Ну да ладно, спрашиваем дальше: какой индекс движка? При этом пришлось указать им (продавцам), где на моторе найти эти цифры. В общем, мотор оказался с индексом 170F, а это однозначно указывает на то, что мощность двигателя не более 7 лошадиных сил.
Несмотря на то, что на самом двигателе (на крышке) была наклейка на русском языке «9 л.с.». Но двигатель такой мощности – это 177F.
В итоге, мне удалось «уговорить» продавцов снизить цену на 3 тысячи. Я считаю, что это вполне приемлемая цена, если учесть, что мотоблок «редукторный» и с полуосями диаметром 32 мм.
Можно было, конечно, купить и за 20 тысяч такой мотоблок, но с диаметром осей 24 мм, что мне не очень подходит — слабоваты.
Весит такой мотоблок около 100 кг, привезли его нам в специальном ящике с металлическим каркасом, в полусобранном состоянии. Собирается он довольно легко, но пару часов пришлось потратить.
К мотоблоку я хочу приделать передний адаптер белорусского производства, который собираюсь купить за 27 тысяч рублей.

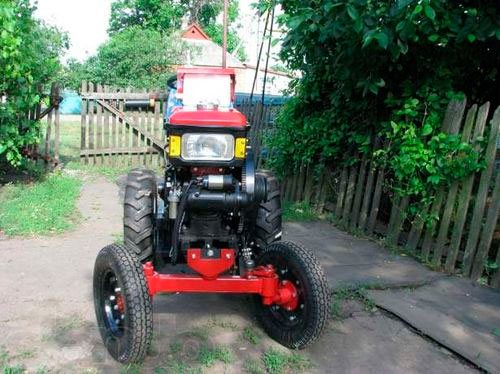

В результате, получится такой вот недорогой, но вполне работоспособный минитрактор, как на этом видео:
На этом пока все.
А в этой статье вы можете прочитать о том, как выбрать ходоуменьшитель: Мотоблок с уменьшителем хода: зачем он нужен, и какой выбрать?
Спасибо за внимание.
Подписывайтесь на наш канал, если вам было интересно!
Минитрактор из мотоблока своими руками
Первый этап работы состоит в оформлении чертежа. И подготовки оборудования. Схему демонстрации узлов и механизмов при наличии соответствующих навыков можно разработать самостоятельно. Если же знаний не хватает, то в интернете легко найти специализированные изображения.
Что касается комплектующих, то в их качестве подойдут готовые заводские комплекты. Они все равно стоят дешевле, чем сам минитрактор. Но такой вариант подойдет только для тех, кто не хочет экономить абсолютно на всем.
Выбор мотоблока
Из важных параметров для этих устройств стоит перечислить:
- Стоимость, производитель.
- Размер плуга.
- Разновидность применяемого двигателя.
- Вес.
- Уровень мощности.
Подробное рассмотрение актуально для каждой характеристики.
Мощность. Обычно она зависит от площади, которая требует обработки на том или ином участке. Чем больше участок – тем более мощный мотоблок надо брать.
Вес определяется видом обрабатываемой почвы. Для твердых сортов почвы не стоит выбирать слишком легкие приспособления. В противном случае минитрактора просто не справятся со своим назначением.
По сравнению с бензиновыми, дизельные двигатели работают гораздо тише. У них низкая компрессия, позволяющая запускаться даже в сильные морозы без дополнительных проблем. Но дизель выигрывает по экономичности своего применения. У него есть стабильные обороты, и увеличенная тяга. С тяжелыми грунтами и большими площадями лучше справится именно двигатель на дизеле.
Готовность к нагрузкам физического плана, величина глубины и терпение – факторы, которые надо учитывать при определении подходящих габаритов для будущего приобретения. Оптимальным выбором считаются разборные модели, которые регулируются по ширине, тогда плуг легко будет настроить в зависимости от своих потребностей в тот или иной конкретный момент.
Присутствует тесная взаимосвязь между такими факторами, как стоимость и производитель. Если есть возможность, то лучше выбирать изделия от фирм, которые уже давно находятся на рынке. Но можно обойтись и более дешевыми аналогами, если финансовые возможности ограничены. Российские изделия так же станут оптимальным вариантом для большинства.
Китайские мотоблоки
В основном это – копии российских моделей. Стоимость у них ниже, но она достигается не только за счет дешевой рабочей силы, но и экономии на материалах для производства, технологическом оборудовании. Это негативно сказывается на качестве готовых изделий.
При этом функционал не отличается от российских аналогов. У покупателей тоже давно сложилось мнение о том, что товары из Китая – одноразовые. Производство мотоблоков не стало исключением. В последнее время и в этом направлении появляются изделия приемлемого качества, но даже до аналогов из России им еще далеко. Китайская техника предназначена, главным образом, для тех, кто имеет навык слесарных работ и запас инструментов чуть ли не профессионального уровня.
Российские изделия
Оптимальное решение с приемлемой ценой. Популярность среди покупателей приобрели варианты с клиноременной передачей, либо передачей крутящего момента на косилку, снегоуборщик или щетку. В любом случае процесс не обходится без участия специального ремня.
Особенность наших разработок – простое устройство системы сцепления. Эксплуатация и ремонт облегчаются благодаря этому. Из процедур по обслуживанию остается только замена ремня. Еще советские инженеры спроектировали редуктор, который признан одним из самых удачных на рынке. Используются профессиональные двигатели импортного производства. Агрегаты получаются функциональными, надежными. Импортным они немного уступают, но по стоимости находятся далеко впереди.
Выбор мотоблока – на что следует обратить внимание?
Сразу нужно заметить, что мотоблок, который будет поддаваться переделке, должен соответствовать ряду обязательных требований. В противном случае, минитрактор с двигателем от мотоблока не сможет выполнять свои прямые функции.
В число наиболее важных критериев при выборе мотоблока входит:
- мотоблок должен быть достаточно мощным – по сути, чем крупнее участок для обработки, тем мощнее должен быть агрегат;
- тип используемого для заправки горючего – лучшими станут модели, работающие на дизельном топливе. Кроме того, применение дизельного мотоблока дает более высокую производительность и требует меньшего количества топлива, по сравнению с любым бензиновым агрегатом. Это позволяет использовать дизельный агрегат для вспашки более крупных по площади участков;
- вес – минитрактор на базе мотоблока должен обладать достаточно большой массой, что делает его более устойчивым на рыхлой почве и позволит глубже вспахивать землю. В связи с этим лучше собирать минитрактор на базе тяжелого мотоблока;
- стоимость – переделка мотоблока в минитрактор вовсе не требует наличия дорогостоящего сельскохозяйственного агрегата. Для сборки хорошо подойдут недорогие мотоблоки отечественного производства.
Всеми перечисленными параметрами обладает ряд известных мотоблоков производства компаний Нева, Агро, МТЗ, Кентавр, Салют, Ока, Зубр, Каскад, Фермер и Shtenli. Ко всем этим агрегатам можно без труда найти в продаже уже готовый модуль переоборудования, который позволяет быстро переделать мотоблок в мини-трактор.
Из всех перечисленных мотоблоков определенными недостатками обладает только техника от бренда Агро. Практически все модели, выпущенные этой компанией, показывают низкую прочность оси на излом – это почти никак не сказывается на работе самого мотоблока, но после переделки его в минитрактор, когда возрастет давление на полуоси, этот дефект будет не единожды напоминать о себе. Исправить этот значительный недостаток поможет монтаж на полуоси специальных колесных редукторов.
Большое преимущество при использовании для создания мини-трактора отечественных мотоблоков заключается в наличие в свободной продаже всех необходимых запчастей для них. Следовательно, с ремонтом самодельной сельхоз машины никаких проблем не возникнет.
Самодельные минитрактора
Идеально подходят для обработки небольших площадей. Собрать их может практически каждый, кто разбирается в технике даже на минимальном уровне.
Как сделать минитрактор из мотоблока Нева
Сначала приобретаем сам мотоблок, на который уже заранее смонтирована зацепка, заводская или в виде самоделки. Тогда можно будет присоединить прицепы с кузовом, на которых легко транспортируется груз, вне зависимости от размеров. Есть и другие дополнительные детали, придающие комфорта при использовании:
- Педали тормоза и газа.
- Сиденье.
- Автомобильный руль.
Объем мотоблоков «Нева» обычно находится в пределах 6-8 литров. Потому мини-трактор с такой основой требует минимального количества доработок.
Если есть электросварка и болгарка вместе с дополнительными инструментами, самосвал можно создать собственными силами. Главное – придать специальную конструкцию креплению рамы, и сделать так, чтобы минитрактор из мотоблока мог наклонять прицеп, поворачивать его. Органы управления у данных устройств дублируют друг друга, потому мотоблок можно использовать отдельно, просто разобрав маленький трактор.
Самодельный минитрактор из мотоблока «Зубр»
Из необходимых деталей:
- Рама.
- Цилиндр с тормозом.
- Подножные механизмы, педали.
- Колонка руля, в комплекте с тягами.
- Балка впереди, соединяется со ступицами и дисками для тормоза.
- Крылья в задней части.
- Задняя навеска с ручным подъемником.
Последний шаг – совместная сборка, при использовании молотка и дрели, гаечных ключей с аппаратом для сварки. Дополнительно впереди устанавливаются колеса. Двигатель крепится к раме во фронтовой части, поэтому во время работы минитрактор сохраняет баланс. На одной оси со шкивом на заднем мосту техники располагается вал отбора мощности. Ременная передача помогает передавать усилие от одной части к другой. Натяжение ремней и регулировка облегчатся, если крепление мотора будет плавающим.
Минитрактор на базе мотоблока МТЗ
Данный мотоблок имеет одно отличие от других стандартных моделей – оснащение двухцилиндровым дизельным двигателем. Это приводит к тому, что центр с тяжестью оказывается впереди, когда устройство активно работает. Из-за чего рабочий процесс заметно усложняется. Но можно устранить проблему, действуя следующим образом:
- Используем режим работы с косилками.
- Площадка впереди демонтируется в полном объеме.
- Ее заменяет колесо из передней части мотоцикла, для чего используем болты. В это же время ставится руль управления.
- В верхней части рамы располагается ниша, куда устанавливается рулевая тяга. Сюда надо закрепить и тягу регулировочную, тогда конструкция получит прибавку к прочности и твердости.
- Электросваркой соединяем площадку и крепление для места водителя.
- У двигателя должна находиться дополнительная площадка, куда ставится гидрораспределитель с аккумулятором.
- Заднюю часть соединяем с дополнительной рамой из металла, для системы гидравлики.
- Переднее мотоциклетное место идеально для расположения ручного тормоза.
Получим компактный мини-трактор с тремя колесами.
Минитрактор из мотоблока Агро
Как и всегда, заранее готовим несколько основных деталей – это рулевое управление и тормозная система, дополнительные колеса, гидравлическая система. Гидравлика нужна, чтобы система нормально работала в комплексе с навесным оборудованием. Дополнительные колеса легко взять у обычного автомобиля.
В случае с мотоблоком Агро понадобятся дополнительные действия по усилению ведущей полуоси вместе с колесными редукторами. Допустим вариант, когда двигатель у устройства располагается позади. Тогда нагрузка будет распределяться максимально равномерно.
Минитрактор с мотоблока Кентавр своими руками
Мотоблоки Кентавр относятся к разновидностям профессионального оборудования, предназначенного для выполнения сельскохозяйственных работ. Потому в итоге мини-трактор будет обладать высокой производительностью.
Ключевым узлом становится двигатель, с мощностью до 9 лошадиных сил. Надо использовать металлический профиль, чтобы изготовить раму для этой конструкции. Устанавливаем сиденье вместе с колесной парой. Допустимо дополнительное оснащение в виде прицепа, который помогает перевозить малогабаритные грузы. Другими полезными дополнениями можно назвать однолемеховые плуги и отвалы.
Как переделать мотоблок Нева
Существует стандартный пошаговый процесс модернизации:
- Первым делом, отвечая на вопрос как сделать мини-трактор из мотоблока, следует разработать кинематическую схему. В ней обязательно учитывайте равновесие конструкции, иначе будущие несбалансированные нагрузки могут разрушить устройство. Схема (да и общие чертежи конструкции) разрабатывается самостоятельно или же можно использовать типичное кинематическое изображение минитрактора. Она состоит из двигателя, переднего и заднего моста, реверс-редуктора, цепи и карданной передачи. Двигатель заставляет вращаться передние колеса. Крутящий момент также передается через цепь, реверс-редуктор, карданную передачу на задний мост, в результате чего вращаются задние колеса (они являются ведущими).
- Из уголков и труб изготавливается рама. Здесь важно правильно расположить вилку с втулкой, чтобы обеспечивался поворот прицепа.
- Изготавливается кузов — как правило, из стального листа. Высота его бортов не должна превышать 30 см.
- Монтируется водительское сидение.
- Устанавливается навесное оборудование.
- Проверяется работоспособность собранного агрегата.
- Готовое изделие окрашивают.
кинематическая схема

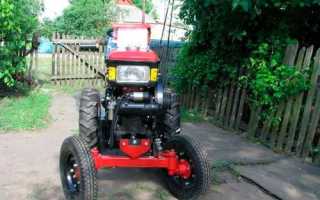

Готовая конструкция мини-трактора
Полученная конструкция позволяет качественно механизировать земельные работы, обеспечив при этом максимальный комфорт оператора-водителя. На видео можно посмотреть процесс изготовления мини-трактора и конечный результат:
